フォルトチェックの方法

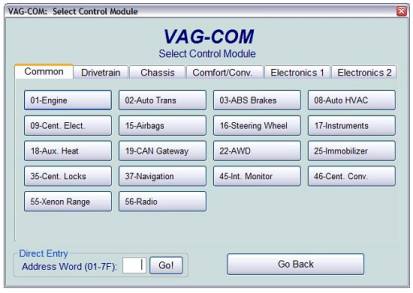

最初の画面から〔Select〕をクリックし下の画面に進みます。

車に搭載されている様々のコンピューターはコントロールモジュールと呼ばれます。この画面で調べたいコントロールモジュールを選びます。車種によって使われるコントロールモジュールの種類は異なります。

VAG-COMではスキャンできないエアバッグのコントロールモジュールがあります。そのため〔15-Airbags〕を選ぶと、次のような警告メッセージが現れます。

通常はエアバッグコントロールモジュールのスキャンはキャンセルして〔No〕をクリックしてください。

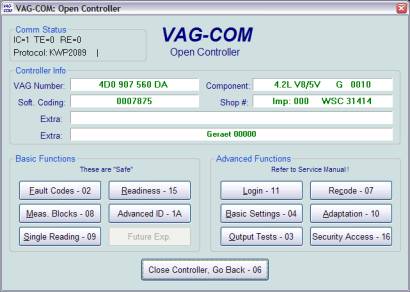

画面上部のタブで、コントロールモジュールをカテゴリー別に選択することができます。それぞれの調べたいコントロールモジュールのボタンをクリックすると下のような画面に進みます。(調べたいコントロールモジュールのアドレスをDirect Entryに直接入力することもできます。)

Controller Infoに各コントロールモジュールの認識情報が全て表示されます。

         VAG NumberはコントローラーのVW/Audiパーツナンバーです。

         Componentはより詳細なコントローラーの情報です。コントローラー内部のファームウェアのバージョン情報などが含まれます。

         Soft.Codingはソフトウェアコーディングを表しています

         Shop♯は最後にコントロールモジュールをスキャンしたスキャンツールに記憶されているワークショップコード(Work Shop Code)が表示されます。

         ExtraにはVINとイモビライザーの情報などが表示されます。

Basic Functions

これらの「安全(Safe)」な機能を使ってコントロールモジュールから様々の情報を読み取ることができます。ここでは〔Fault Codes〕の使い方を説明します。

Advanced Functions

これらの機能でコントロールモジュールの様々なプログラミングに変更を加えることができます。しかし、適切なマニュアルに従って使用しないとコンピューターを壊してしまうこともあります。

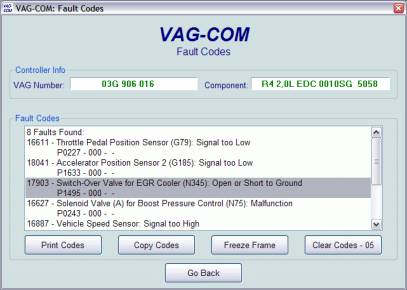

〔FaultCodes-02〕をクリックすると下のような画面に進みます。

フォルトコードが異常のある箇所とその簡単な説明付きで表示されます。

5桁の数字はVAGで用いられているフォルトコード番号です。ディーラーのリペアマニュアルで詳細を検索することができます。括弧内のアルファベットと数字の記号はDINパーツナンバーです。その右側に簡単な不具合の説明が表示されます。2行目表示されているのはPコードと呼ばれるOBDUプロトコルによる認識コードです。

〔Print Codes〕でフォルトコードレポートを印刷することができます。PCがプリンターにつながれていない場合は、あらかじめプリンターの設定を「オフライン作業」にしておき、PCをプリンターに接続してから「オンライン作業」にしてレポートを印刷するようにしてください。

〔Copy Codes〕でフォルトコードをウィンドウズのクリップボードのコピーし、それをワードなどの他のアプリケーションソフトに貼り付けることができます。

〔Freeze Frame〕はフォルトコードをKWP-2000プロトコルを用いてコントロールモジュールに付け加えることができます。ただし、全てのコントロールモジュールがこの機能をサポートしているわけではありません。現在このデータを処理できる車は非常に限られています。この機能がサポートされていない場合には、そのことを告げるメッセージがデータの替わりに表示されます。

〔ClearCodes-05〕でフォルトコードをコントロールモジュールのメモリーから消去することができます。これはフォルトコードの原因を解決するものではないので、かならず原因となる不具合を直してからフォルトコードを消去するようにしてください。
