屋根カット、前の状態です。
とうとう、やってしまいました。
とうとう、やってしまいました。
横からのフォト。リヤもまだ、カットのまま，です。
リヤゲートもフルカーボンで純正とまったく同じに作ったのに？カットするんで、
今までの型、窓も、ポリカグラスの型も、無駄になります・・・・
今までの型、窓も、ポリカグラスの型も、無駄になります・・・・

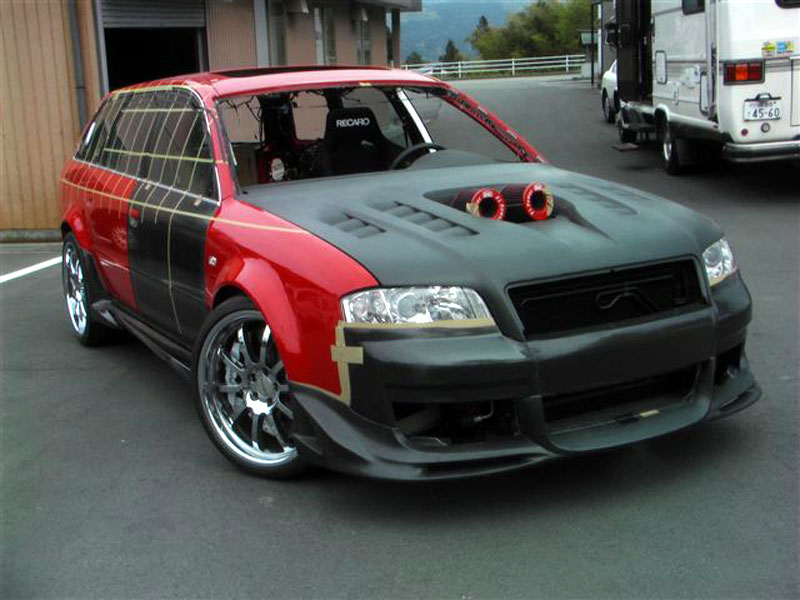

まだ、まだ、張りぼてのようで、かっこ悪いですが・・
アルミの純正ボンネットがなんと、１３ｋｇのところ、このカーボンだと、倍の強度で、
たったの3.5ｋｇに。
アルミの純正ボンネットがなんと、１３ｋｇのところ、このカーボンだと、倍の強度で、
たったの3.5ｋｇに。
これがボンネットの重さです。
これがリヤゲートの重さです。３，２ｋｇ
カット前の段階

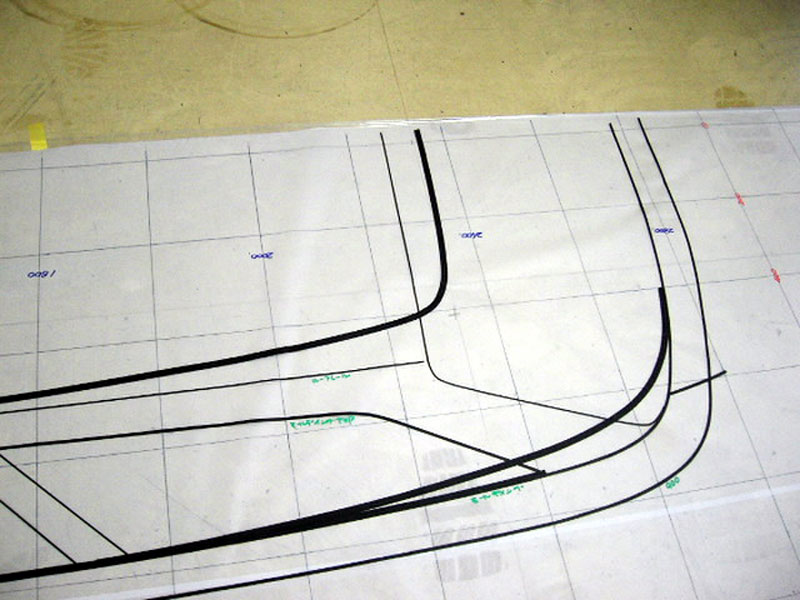

カットする前に、一分の一の絵を描いてテンプレートを作ります。
今の実際は、これよりも絞り込んでます。コルベットのリヤウインドウみたいに・・

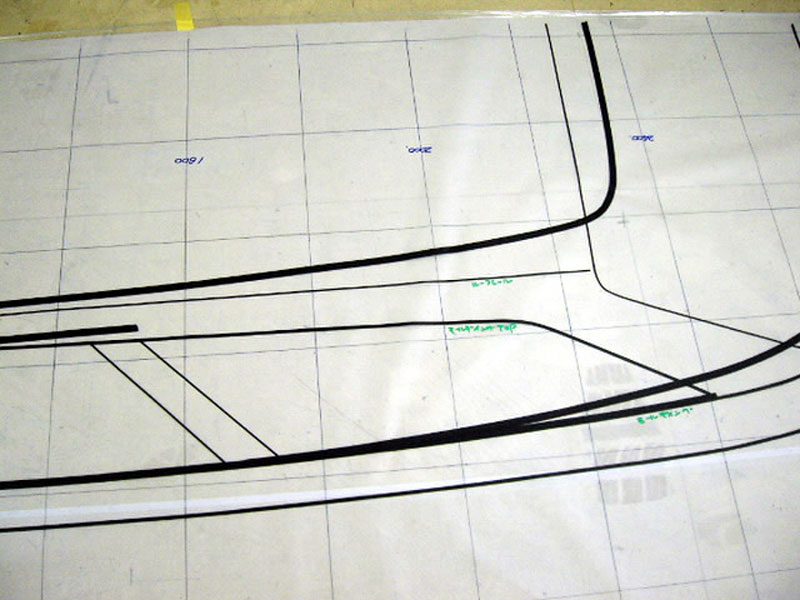

ルーフ断面のカット部位での移行図。
リヤルーフエンドのアイデア１、
その２
これは絞りのまだ、浅いもの。
リヤからのイメージアイデア１．
サイドからのアイデア１
ルーフからのアイデア１
断面テンプレートの手直しをしてます。
私の迷いでも、一々、ラインを変えて、確認します。
そろそろ、６時間経過、まだ、煮詰まりませんネ〜
これは、インタークーラー前のダクトのケース完成です。左右で、形状違います。５００ｇ

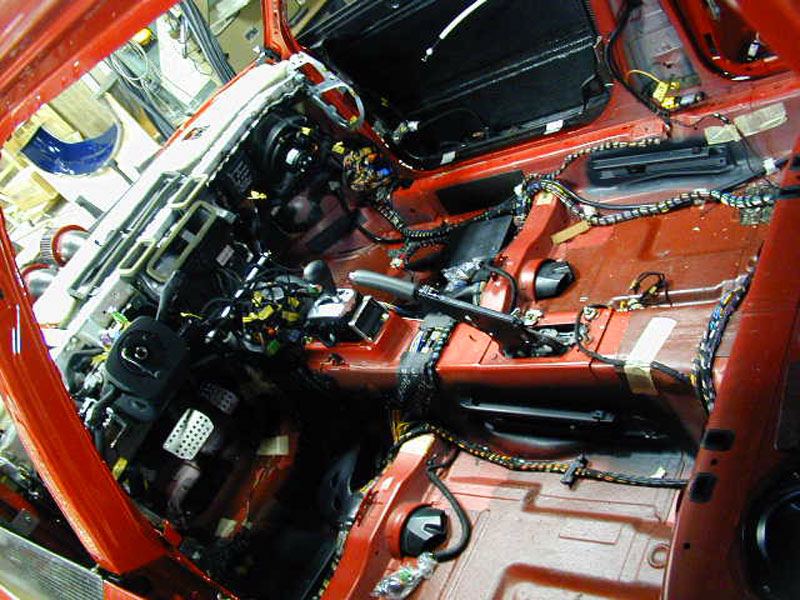

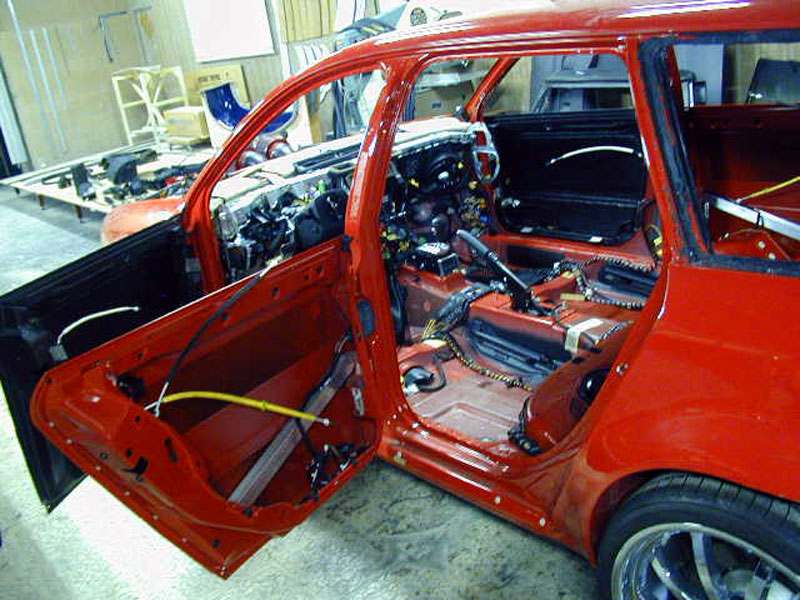

ダッシュ周りまで、はずした状態です。
床も配線だけに、これでも、普通にエンジン掛かります。
カットに入る前に、ボディの変形が出ないように、あっちこっちに補強ジグを作ります。
Aピラーのジグ
まな板の鯉のように、小さくなってるRS８００怪。
ダッシュ、床含めて、総量３５ｋｇのフロント周りの軽量化？
フロント、バルクヘッド、Aピラーまで、総補強のロールゲージが入るので、プラマイゼロかな？
ダッシュ関係は補強ボックスのようなカーボンバスタブ構造になります。
ダッシュ、床含めて、総量３５ｋｇのフロント周りの軽量化？
フロント、バルクヘッド、Aピラーまで、総補強のロールゲージが入るので、プラマイゼロかな？
ダッシュ関係は補強ボックスのようなカーボンバスタブ構造になります。
